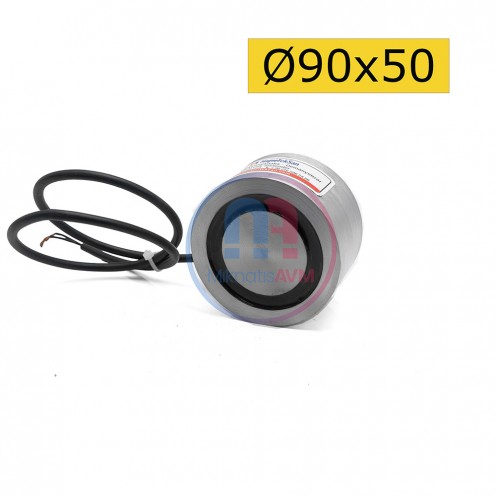

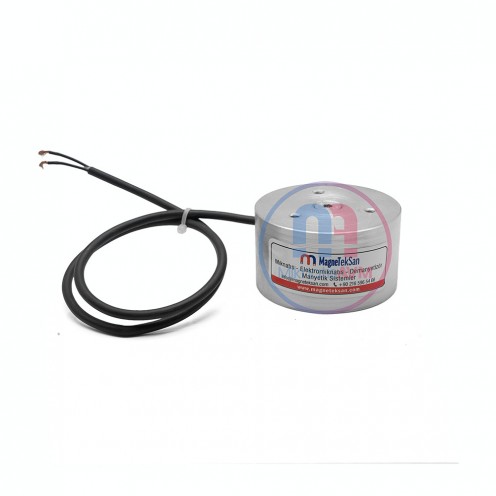

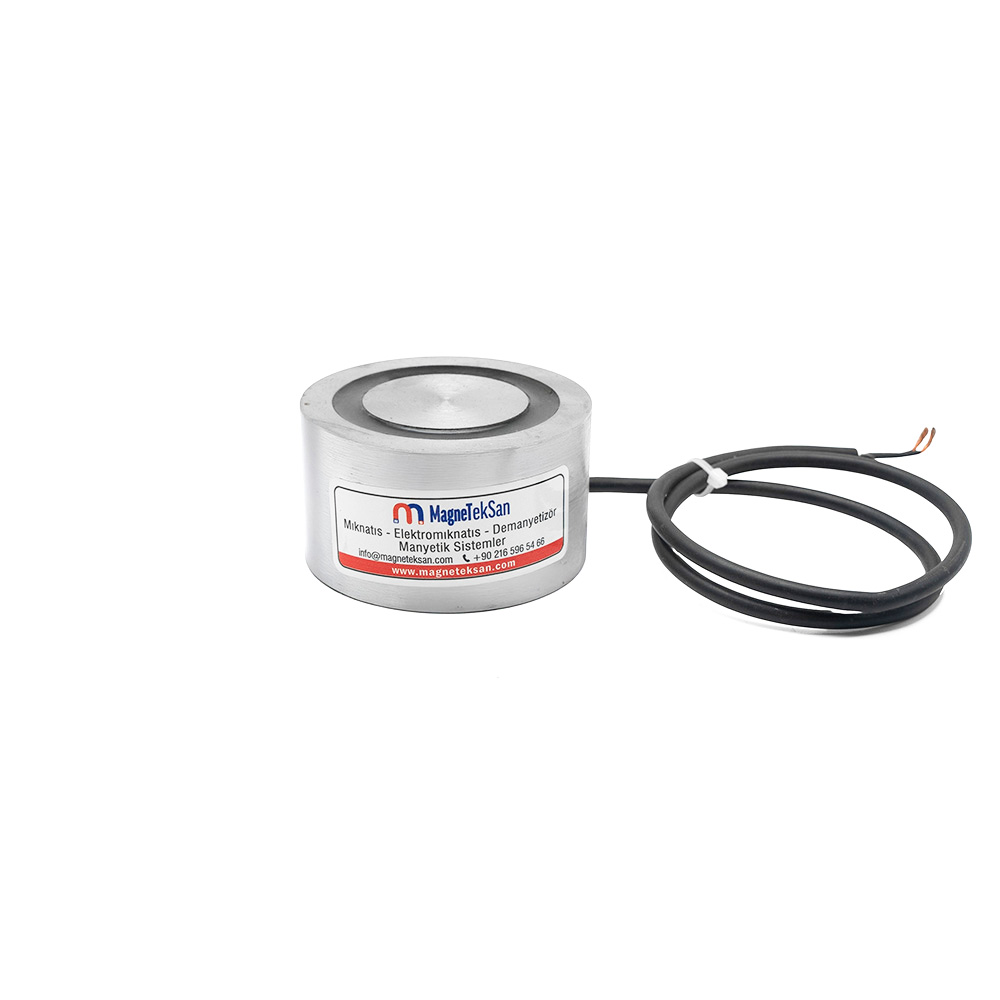

Ø90x50 mm Elektromıknatıs
0,00 TL 'den başlayan taksitlerle!
| Stok | : | Stokta Var |
| Stok No | : | MGK-E-31 |
| Kategori | : | Yuvarlak Elektromıknatıslar |
| Adet | Paket Fiyatı | Birim Fiyat | |
|---|---|---|---|
Daha fazla adet için lütfen bizimle iletişime geçiniz.
Ø90x50 mm boyutundaki bu 24V DC elektromıknatıs, 3 adet yandan kablo çıkışı sayesinde gelişmiş sistemlere kolayca entegre edilebilir. Geniş çapı ve sağlam gövdesi ile yüksek manyetik tutma gücü sunar. Büyük veya ağır metal parçaların kaldırılması, sabitlenmesi ve otomatik kontrol sistemlerinde kullanım için idealdir.
Kullanım Alanları:
-
Büyük metal parçaların kaldırılması ve sabitlenmesi
-
Robotik kollarda parça kavrama ve taşıma
-
Endüstriyel otomasyon ve üretim hatları
-
CNC makinelerinde konumlandırma
-
Elektromekanik kilitleme sistemleri
Teknik Özellikler:
-
Çap: Ø90 mm
-
Yükseklik: 50 mm
-
Çalışma Gerilimi: 24V DC
-
Bağlantı Tipi: 3 adet yandan kablo çıkışı
-
Ağır hizmet tipi kullanım için yüksek manyetik güç
-
Düşük enerji tüketimi, hızlı tepki süresi
-
Endüstriyel ortamlara uygun, sağlam ve sızdırmaz gövde
Elektromıknatısların Çalışma Prensibi
| Başlık | Açıklama |
|---|---|
| Temel Prensip | DC gerilim (örn. 12V veya 24V) uygulandığında bobinden geçen akım, nüve etrafında manyetik alan oluşturur ve metal yüzeyleri çeker. |
| Ana Bileşenler | Bobin (sargı), demir nüve, gövde, bağlantı kabloları ve gerektiğinde reçine kaplama (ısı dağılımı/izolasyon). |
| Manyetik Alanın Gücü | Akım (A), gerilim (V), sarım sayısı, nüve malzemesi ve temas yüzeyinin temizliği/toleransı tutma kuvvetini belirler. |
| Çalışma Periyodu (Duty Cycle) | %50 çalışma: Belirli süre çalışıp dinlenir (ısı yönetimi için). %100 çalışma: Sürekli çalışmaya uygundur; genellikle ısıya dayanıklı/reçine kaplı tasarım. |
| Polarite (Kutuplar) | Akım yönü değiştiğinde N–S kutupları tersine döner. Bu, yön kontrollü uygulamalarda avantaj sağlar. |
| Enerji Kesilince Davranış | Standart elektromıknatıs: Enerji kesilince tutma kaybolur. Daimi mıknatıslı tip: Enerji kesilince tutma devam eder, enerji verildiğinde bırakır (fail-safe). |
| Isınma ve Soğuma | Bobin direnci nedeniyle ısınma olur. Doğru duty cycle, yeterli soğutma ve uygun montaj yüzeyi ömür/perfomans için kritiktir. |
| Kullanım Alanları | Endüstriyel tutma-kaldırma, otomasyon ve robotik tutucular, kapı kilitleri, fren/salıcı mekanizmalar, CNC ve montaj hatları. |
| Avantajlar | Kontrol edilebilir manyetik güç, hızlı tepki, uzaktan sürme, uygulamaya göre güvenli bırakma veya güvenli tutma. |
Yuvarlak Elektromıknatıslar Katalog Ölçüleri
|
MODEL (BYR5CK/ BUR5CK) |
Ölçüler (mm) |
Güç WATT |
Gerilim VDC |
Periyot % |
Bağlantı KONUM |
Kablo B. PG7-9 |
En İnce SAC (mm) |
Kuvvet (N) |
||
|---|---|---|---|---|---|---|---|---|---|---|
| ØD | H | M | ||||||||
| Ø40x30 mm | 40 | 30 | M6 | 5,2 | 24 | 50 | ÜST/YAN | PG7 | 5 | 470 |
| Ø50x30 mm | 50 | 30 | M6 | 7 | 24 | 50 | ÜST/YAN | PG7 | 5 | 760 |
| Ø63x35 mm | 63 | 35 | M6 | 10 | 24 | 50 | ÜST/YAN | PG7 | 8 | 1000 |
| Ø80x40 mm | 80 | 40 | M8 | 15 | 24 | 50 | ÜST/YAN | PG7 | 10 | 2400 |
| Ø100x45 mm | 100 | 45 | M8 | 25 | 24 | 50 | ÜST/YAN | PG7 | 15 | 3400 |
| Ø150x55 mm | 150 | 55 | M16 | 37,2 | 48 | 50 | ÜST/YAN | PG7 | 25 | 9300 |
| Ø180x65 mm | 180 | 60 | M20 | 50 | 48 | 50 | ÜST/YAN | PG7 | 30 | 15000 |
| Ø200x60 mm | 200 | 60 | 3xM12 | 65 | 48 | 50 | ÜST/YAN | PG9 | 35 | 25000 |
| Ø250x80 mm | 250 | 80 | 3xM12 | 90 | 48 | 50 | ÜST/YAN | PG9 | 40 | 30000 |
| Ø280x110 mm | 280 | 110 | 3xM12 | 150 | 48 | 50 | ÜST/YAN | PG9 | 50 | 40000 |
| Ø300x130 mm | 300 | 130 | 3xM12 | 180 | 48 | 50 | ÜST/YAN | PG9 | 80 | 45000 |
