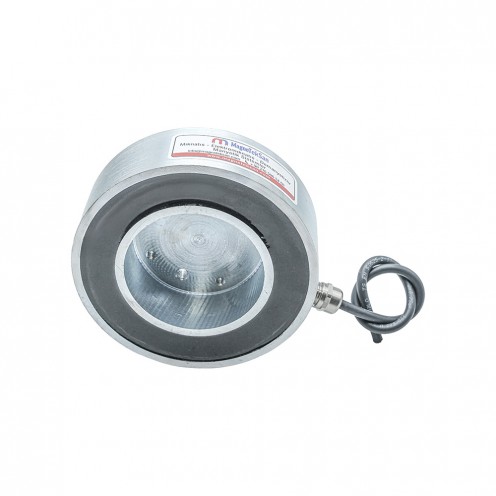

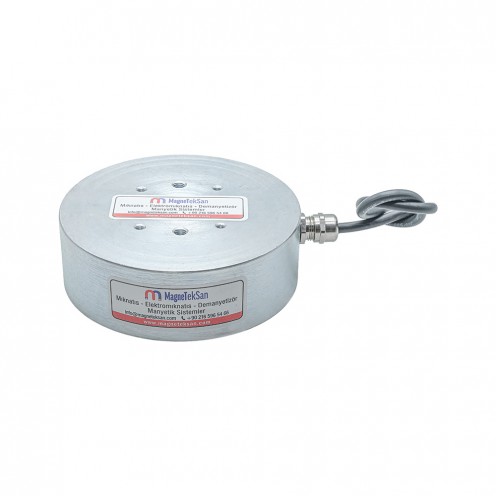

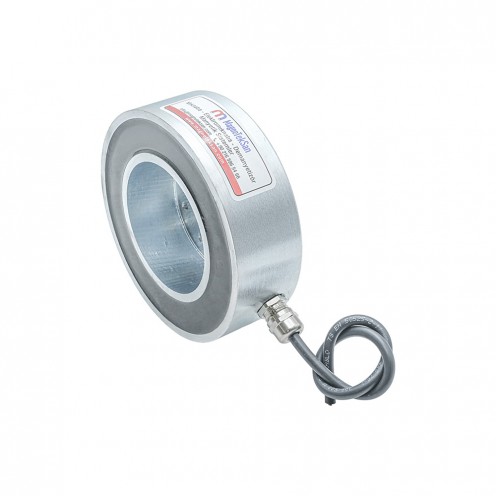

Endüstriyel Kullanıma Uygun Ø140xØ80x45 mm 24V Özel Tasarım Elektromıknatıs

24V - %50 Çalışma Döngüsü - Özel Tasarım Elektromıknatıs

Ø140xØ80x45 mm (140 mm çapında, 80 mm iç çapında, 45 mm yüksekliğinde) boyutundaki taşıma amaçlı kullanılan bu elektromıknatıslar 100 kg ağırlığa kadar malzeme taşıyabilir. CNC makineleri, robotik sistemler, otomasyon hatları ve parça taşıma uygulamalarında olduğu gibi kapak taşıma, boru taşıma, kutu taşıma gibi hizmetlerde sıklıkla tercih edilmektedir. Ürünümüzün dış koruması 304 kalite paslanmaz veya Çinko kaplama olabilmektedir. M8-M6 dişi bağlantı sayesinde kolay montaj yapılırken düz yüzeyi sayesinde maksimum tutuş sağlar.

Endüstriyel Otomasyon ve Robotlara Uyumlu

Elektromıknatıs robotik tutma ve bırakma sistemlerine tam uyumlu, elektronik robotlarla ve otomasyonlu taşıma kolları ile %100 zamanlı çalışabilmektedir. Özel sistemlerinize talep edilen özel gerilim/akım değerlerinde üretilmektedir. Taşınacak parçaların yüzey genişliği ve ağırlığına uygun değerlerde elektromıknatıs imalatı için bizimle irtibata geçiniz. Kullanım amacınıza uygun teklif almak için bizimle irtibata geçiniz.

Performans Uyarısı

Güç değerleri ideal koşullarda belirlenmiştir. Mıknatıstan en fazla verimi alabilmek için gereksinimler şunlardır:

• Temas yüzeyi düzgün olmalı
• Temas yüzeyi temiz olmalı
• Temas yüzeyi pürüzsüz/düzenli olmalı
• Çekilen madde kalın kesitli olmalı
• Çekilen madde düşük alaşımlı karbon çeliği olmalıdır

Gerçek kullanım senaryolarında ise yukarıdaki gereksinimler karşılanmadığında çekim kuvveti önemli ölçüde azalabilir. Örnek olarak elektromıknatıs ile çekilen malzeme arasında hava boşluğu ne kadar fazla ise veya kir, pas var ise çekim kuvveti bu oranda azalacaktır.

İş Çevrimi Nedir? Elektromıknatıslar İçin Önemi

Ø140xØ80x45 mm Elektromıknatıs 24V çalışma geriliminde %50 iş çevriminde (duty cycle) kesintisiz çalışacak şekilde tasarlanmıştır. Yani ürün kullanımında çalışma ve bekleme süreleri eşit tutulmalı, çalıştığı süre kadar dinlendikten sonra tekrar çalıştırılmalıdır. Bu değer, bobinin termal özellikleri ve sınırları dikkate alınarak belirlenmiştir.

12V çalışma geriliminde ise mıknatıs tam zamanlı (%100 iş çevrimi) ve sürekli olarak çalışmaya uygundur. Ancak bu konfigürasyonda bobin üzerindeki güç tüketimi azalır ve buna bağlı manyetik çekim kuvveti de 24V değerine kıyasla azalacaktır. Uygulamanızın ihtiyaç duyacağı çekim kuvvetini ve süresini belirlemek için teknik ekibimizle iletişime geçebilirsiniz.

Teknik Özellikler

• Bağlantı adeti: 6
• Bobin malzemesi: Bakır
• Çalışma gerilimi: 24V
• Kablo pozisyon: Yan
• Klemens kutusu: Yok
• Çalışma periyodu: %50
• Çalışma sıcaklığı: 22°C
• Dış malzeme özelliği: Çelik
• Dış malzeme kaplaması: Çinko
• İzolasyon: Reçine
• Sızdırmazlık: Evet
• Kontrol panosu: Hayır
• Tolerans: +-3 mm
